13 апреля dz online писал(о) об атмосферном оптическом... правильно, эзернете. Точнее,
о быстрых (2 или 10мбит/с) оптических линках типа "точка-точка", производимых компанией "Катарсис".
Не собираюсь оспоривать ценность самого устройства (а устройство, безусловно, ценное - цены начинаются
от $3000), меня привела в замешательство фраза здесь (ссылка содрана у dz:):
"Стандарт Ethernet (IEEE 802.3) определил, что между двумя узлами локальной сети может находиться не более 4 активных устройств: HUB-ов, репитеров. Однако это ограничение легко устраняется с помощью более интеллекутуальных устройств: коммутаторов, мостов, маршрутизаторов.
Наше оборудование (для локальных сетей) не относится к классу активных или пассивных устройств Ethernet, а является конвертером электрических сигналов в оптические".
Пока понятно. На хаб они не тянут, а репитером называться не хотят. Значит - "просто" преобразователь туда-сюда. Читаем дальше:
"Поэтому при создании магистралей, ограничение на 4 активных устройства не будет действовать, если в точке соединения двух отрезков магистрали для связи двух приемопередатчиков используется cross-over кабель.
[пропущено]
При соблюдении данных рекомендаций, протяженность магистрали теоритически не ограничена".
Хм. "Не является активным устройством" - ни слова о выделении кадра ethernet и перепосылке его с другой модуляцией в
оптический канал, хотя код "манчестер", используемый в ethernet, далеко не идеален для открытого оптического канала,
ни даже о выделении отдельных битов и коррекции фронтов-срезов импульсов. Может, я не так понял? Читаем еще:
"Электрический сигнал с интерфейса 10Base-T модулирует излучение ИК-диода".
Просто модулирует. И потому протяженность магистрали неограничена, несмотря на накапливающиеся завалы фронтов и знакомое нам по сидиромам слово "джиттер".
Впрочем, думаю инфраредовцы просто неясно выразились, и на самом деле делается как минимум восстановление
сигнала на уровне отдельных бит, и модуляция в канале - не манчестер, а что-нибудь поэффективней.
Но, говоря об открытых оптических сетях, нельзя не вспомнить о море любительских разработок -
от $10 до $200, от десятка метров до полукилометра (с линзами - в разы больше), и от 9600 до... увы, 115200.
Такое ограничение связано в основном с тем, что порт на 115200 под рукой - сзади у компьютера торчит,
10 мбит "вход-выход" беспроблемно покупается за $10 на барахолке, но вот приемопередатчик на 10 мбит
сделать "на коленке" сложновато, а промежуточных скоростей - можно считать, что и нету. USB не в счет -
на коленке устройства для USB не собираются.
Пожалуй, наиболее
известная из любительских (в хорошем смысле этого слова) поделок на эту тему лежит здесь.
Скорость - до 115200 (ком-порт, однако), дальность - 500 метров без линз на фотоприемнике (установка хоть какой-нибудь
фокусирующе линзы на приемник существенно увеличит дальность). Излучатель - лазерный диод (в наших условиях -
можно выковырять из указки), для модуляции-демодуляции используется серийный чип CS3180.
Достоинства - пожалуй, наиболее корректная из любительских схем, обеспечивает неплохую дальность (не забываем про линзы - из старого
слайд-проектора или из дедушкиных очков можно вынуть вполне неплохую линзу), и неожиданно компактна. Недостатка в-общем, два
- относительная сложность (хотя вполне собирабельно при наличии только паяльника и тестера), и - управление
CS3180, для программирования которой требуется посылка последовательности байт через ком-порт на определенной скорости,
прежде чем начать собственно передачу информации по каналу. Поэтому прикручивание к этому устройству, скажем, "удаленного доступа" от
windows-95 грозит превратиться в кошмар.
Справа - не совсем любительская разработка, а скорее набор "сделай сам".
Набор продается за AU$279 (австралийских долларов, это около 180 US$), схемы на сайте я не нашел (есть только фотографии уже спаянной схемы).
Параметры похожи - 115200, 400 м, но сильный плюс - это устройство успешно прикидывается модемом - отвечает на
at, atd, ata и прочие at-команды. Это весьма полезно в практических применениях - не все системы умеют "ходить" по
выделенке, а вот с модемами работают все.

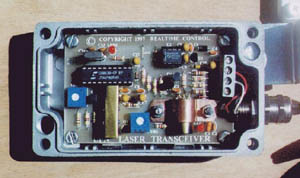

Вот так выглядит то, что вы получите за свои $180.
Халява!
Оптический линк, собираемый за полчаса на коленке из доступных деталей (CS3180 есть не на любой барахолке, а простенький компаратор можно найти везде).
Пловину стоимости будет составлять лазерная указка, которые валяется сейчас в любом киоске. Но - за халяву надо платить.
Дальностью (200 м) и скоростью (типовая - 9600, возможно 19200). Схема и полное описание - на приведенном сайте.
Пожалуй, идеальная схема для начинающего радиолюбителя-компьютерщика :)
Схема с условным названием
"фидолинк" (ну, куда же мы без фидо?) Старший брат предыдущей "указочной" схемы, в котором вместо модуляции всей указки целиком (встроенная в указку
цепь стабилизации излучения лазера плохо относится к попыткам раскачивания до высоких скоростей), из указки вынут лазерный диод,
и собрана отдельная схема его модуляции. Набор комплектующих - чисто отечественный (фотодиод ФД256, операционник 544УД2...),
проблем с повторением на нашей элементной базе быть не должно. При этом дальность та же - 100-200 м, скорость - до 115200.
Если не боитесь силовых методов извлечения лазера из указки (ножовкой) и не боитесь пожечь нафиг лазерный диод при настройке -
можно начинать собирать.
Есть и другие решения для любительской оптической связи, к сожалению, не оформившиеся в виде
готовых схем для повторения. Красивая идея (у кого-то даже работает) - передатчик, состоящий из одного транзистора и резистора
(выкидываем цепи обратной связи из схемы управления током лазерного диода - при постоянной "комнатной" температуре
они не очень нужны), а в качестве приемника используем готовый модуль HBFR-2521 от Hewlett-Packard, теоретически предназначенный
для волоконных линий, но работающий, как выяснилось, и на воздухе. Не так дешево, как фидолинк,
да и параметры похуже, зато схема - проще некуда.
Коммерческих разработок на эту тему, кстати, тоже предостаточно.
Хороший обзор (если вдруг покупать надумали) есть на http://www.svtehs.com/ru/optolink.htm.
| |
| |
